PRODOTTI

Casa PRODOTTI Metalli non{0}}ferrosi Zirconio Dettagli

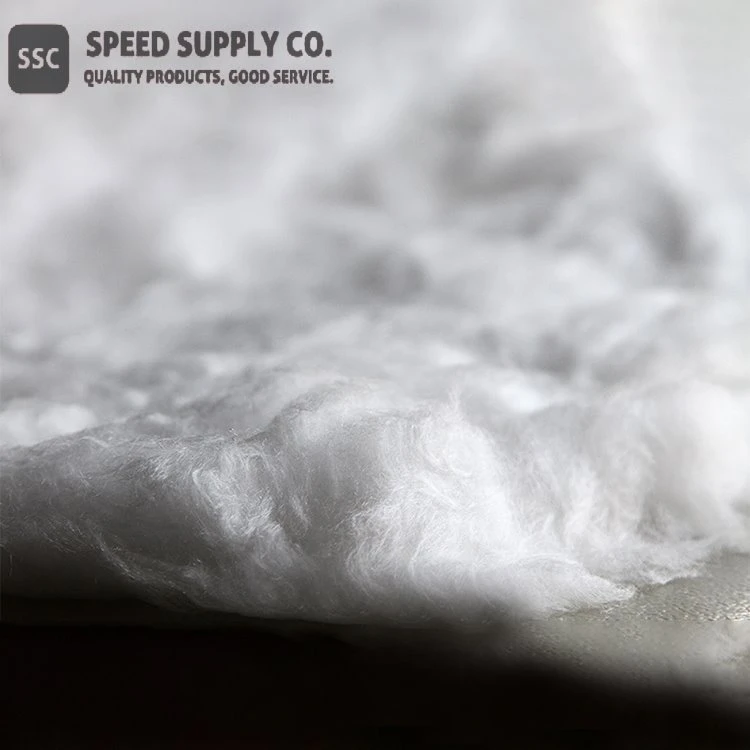

Fibra di zirconio

Composizioni: ZrO2·Y2O3

Caratteristiche

Composizioni:	ZrO2·Y2O3
Aspetto:	Prodotti in fibra o formati
Diametro fibra:	3-6 ehm
Purezza:	Maggiore o uguale al 99,7 percento

Descrizione della fibra di zirconia

I prodotti in fibra di zirconio hanno una resistenza alle alte temperature e un'elevata resistenza agli agenti chimici. La fibra di zirconia ha la conduttività termica più bassa di tutti i prodotti fibrosi refrattari disponibili sul mercato. La temperatura massima di esercizio è di 2.200 gradi e la fusione inizia a 2.500 gradi (a seconda dei prodotti). I tessuti sono costruiti con filamenti individuali continui e non richiedono leganti organici.

Esistono due metodi di produzione per le fibre refrattarie all'ossido di zirconio, vale a dire il metodo colloidale e il metodo precursore.

1. Metodo colloidale

Aggiungere acido acetico glaciale alla soluzione di ossicloruro di zirconio per farlo reagire per formare una precipitazione di acetato di zirconio bianco, disidratare e asciugare per ottenere una soluzione di acetato di zirconio, quindi aggiungere uno stabilizzante (di solito YCl3), evaporare e concentrare per rendere la viscosità in colloide nel gamma di 5-35Pa·s, questo colloide può essere fibrato mediante metodo di filatura centrifuga o metodo di soffiaggio per ottenere fibra grezza, lo sbozzato viene essiccato a 100-110 gradi per solidificare la fibra e quindi trattato termicamente a la temperatura richiesta. Il corpo in fibra di zirconia subisce una serie di cambiamenti fisici e chimici durante il trattamento termico: l'acqua fisica viene rimossa a 100-110 gradi; l'acqua chimicamente legata e la volatilizzazione della materia organica vengono rimosse a 200-300 grado; il sale di zirconio inizia a decomporsi a 420 gradi; la trasformazione cristallina di ZrO2 avviene a 800-1000 grado; la temperatura finale del trattamento termico è 1500-1600 gradi .

2. Metodo pionieristico

Immergere le fibre di viscosa (o fibre di acetato saponificato, fibre di poliestere, fibre di poliammide, ecc.) In una certa concentrazione di acido cloridrico diluito o soluzione di etilendiammina per espandere le fibre. Viene immerso in una soluzione acquosa di ossicloruro di zirconio (o acetato di zirconio, ossalato di zirconio) contenente lo stabilizzante YCl3, in modo che il sale di zirconio entri nel "gap" molecolare della fibra organica e il liquido di adsorbimento superficiale venga rimosso mediante centrifugazione o estrusione. Il corpo in fibra organica del sale di zirconio viene posto in un forno in condizioni specifiche per il trattamento termico, in modo che la materia organica venga carbonizzata e volatilizzata senza bruciare. Il sale di zirconio si decompone in ZrO2 e agisce con lo stabilizzante per stabilizzare ZrO2. Si ottengono fibre ZrO2 policristalline stabili.

La fibra policristallina ZrO2 ha una buona resistenza al fuoco (il punto di fusione dello ZrO2 è di 2590 gradi), una bassa conduttività termica, una buona stabilità chimica e una forte resistenza alla corrosione. Pertanto, è un eccellente materiale di isolamento termico per alte temperature.

La fibra ZrO2 può essere ulteriormente trasformata in vari prodotti in fibra refrattaria, che possono essere utilizzati come materiali di isolamento termico ad alta temperatura e ad alta efficienza. Ad esempio, viene utilizzato come rivestimento di vari forni elettrici ad alta temperatura, filtro di metallo fuso, supporto di catalizzatore ad alta temperatura, materiale protettivo di aerei a reazione e missili, ecc. La temperatura massima di servizio del refrattario all'ossido di piombo la fibra è di 1600 gradi

L'ossido di zirconio stabilizzato con ittrio è un semiconduttore elettrico a temperature elevate. Questa conducibilità deriva dalle diverse valenze di Zr4 plus e Y3 plus ionico. L'elettricità viene condotta a temperature elevate (700-800 gradi) poiché gli ioni ossigeno vengono indotti a fluire attraverso la struttura di zirconia stabilizzata. Questo fenomeno costituisce la base dei sensori di ossigeno in zirconia.

Sono disponibili anche altre forme come Zirconia Felt, Zirconia Board, Zirconia Cylinder, Zirconia Powder, Zirconia Fabric e Zirconia Knit. Vi preghiamo di contattarci per maggiori dettagli.

Specifiche della fibra di zirconia

Indice		ZRF-1	ZRF-2	ZRF-3
Densità apparente (Kg/m3)		500~1000	1000~1500	1500~2000
Temperatura massima di esercizio (gradi)		1800	2000	2200
Resistenza alla frattura (MPa) (5 percento compresso)		Maggiore o uguale a 0.5	Maggiore o uguale a 1,5	Maggiore o uguale a 3.0
Composizioni chimiche	ZrO2 più Y2O3	Maggiore o uguale al 99,7 percento
	SiO2 più Fe2O3 più Na2O più Al2O3	Minore o uguale a 0,3 percento
	Aggiunta di sostanze organiche	0
Composizioni di fase		ZrO2 cubico
Aspetto		Bianco
Diametro medio		3-6 micron
Coefficiente di espansione termica (10-6 K-1)		~10.5
Ritiro lineare	1600 gradi/2 ore	Minore o uguale a 0,5 percento	Minore o uguale a 0,2 percento	Minore o uguale a 0,1 percento
Conducibilità termica (W/m×K)	350 gradi	Minore o uguale a 0.06	Minore o uguale a 0.08	Minore o uguale a 0.10
	1000 gradi	Minore o uguale a 0.09	Minore o uguale a 0.12	Minore o uguale a 0.15
	1500 gradi	Minore o uguale a 0.15	Minore o uguale a 0.18	Minore o uguale a 0.21
Dimensioni standard delle schede Lunghezza×Larghezza×Spessore (mm)		100×100×20; 200×300×40; 600×400×50 Altre forme e dimensioni possono essere personalizzate.
